要求分析

ここでは、システム設計プロセスの中の一ステップにあたる要求分析について説明しています。

分析手法2:システム範囲明確化

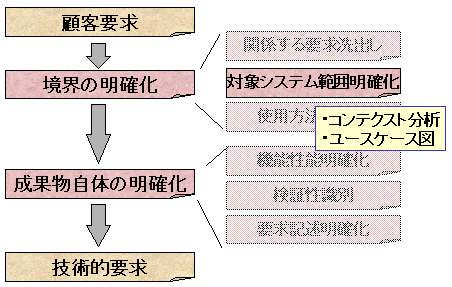

対象とするシステム範囲を明確化する手法として、コンテクスト分析とユースケース図を説明します。

システム範囲明確化


コンテクスト分析
コンテクスト分析とは、ライフサイクルのステップ毎にコンテクスト図を作成することで、外部から受ける影響、外部に与える影響を把握する手法で、以下のような手順で実施いたします。

  • 1. カテゴリ毎にアイテムを抽出
    力学的、電気的、電磁気的、作業的、対環境、etc.
  • 2. I/F条件を書き込む

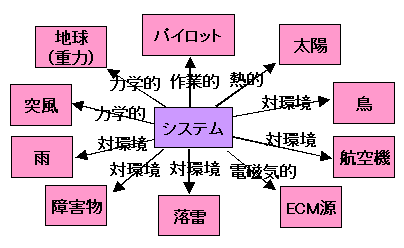

    コンテクスト図


    ユースケース図
    次に、ユースケース図を説明します。ユースケース図とは、システムと相互作用する外部要因(人やもの)を明確にすることで、システムに要求されている機能と責任範囲を明確にする図のことを言います。ユースケース図は、以下の観点で記述いたします。
    • 外部要因の識別 力学的、電気的、電磁気的、作業的、対環境、etc.
    • システムを外部から見た振る舞いを識別

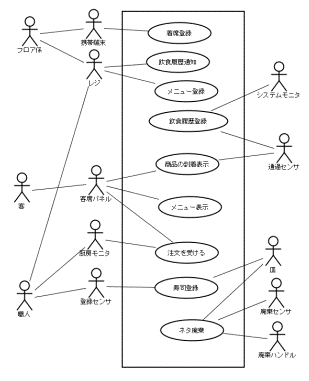

    ユースケース図
